該裝置同時適用于石油、石化、化工、鋼鐵單位；固管板式熱交換器的冷卻管的清洗，提電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安經濟運行不可缺少的裝置。
膠球清洗結該裝置由二次濾網、收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電器控制柜等部件。
日期
2021年08月17日膠球清洗概述：
膠球清洗裝置是針對汽輪機在運行當對凝汽器冷卻管進行清洗的設備。該裝置使用能的壞直接影響到汽輪機凝汽器的清洗程度和熱效果。
膠球清洗裝置是汽輪機在運行當對凝汽器冷卻管進行清洗的設備。使用能的壞直接影響到汽輪機 凝汽器 的清洗程度和熱效果。適用范圍相當，它不僅適用于汽輪機凝汽器的清洗，同時該裝置適用于石油、石化、化工、鋼鐵單位；固管板式熱交換器的冷卻管的清洗，又進入了央空調（央空調膠球清洗系裝置）的市場，凝汽器膠球清洗裝置在連續工作不降低負荷的情況下，可以投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用，減輕勞動強度，增加經濟效益。膠球清洗系是提電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安經濟運行不可缺少的裝置。 膠球清洗造系由二次濾網、收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電氣控制柜等部件。 使用膠球清洗可在機不減負荷的情況下清洗凝汽器，提凝汽器的熱效果，防止汽輪機熱效率因背壓升而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用，是節能和改善勞動條件的理設備。 對機采用單元制系即凝汽器每側使用收球網、裝球室、膠球輸送泵各臺；對于小機通采用共用制系。
膠球清洗用途：
膠球清洗可在機不減負荷的情況下清洗凝汽器冷卻管，提凝汽器的熱效果，防止汽輪機熱效率因背壓升而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用，是節能和改善勞動條件的理設備。
膠球清洗系:
膠球清洗裝置由收球網、二次濾網（另行簡介）、裝球室、膠球輸送泵和電氣控制柜等部件。對機通采用單元制系即凝汽器每側使用收球網、裝球室、膠球輸送泵各臺；對于小機通采用共用制系即凝汽器兩側共用裝球室、膠球輸送泵各臺，收球網、二次濾網、分匯器等每側各臺。
膠球清洗工作原理:
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略（約1-2mm），且濕態比與水相近。將海綿膠球從裝球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7%～13%。然后啟動膠球泵，打開系的控制閥門，在膠球泵的作用下，膠球就在比循環水壓力略些的水流帶動下，送入循環水進水管，隨著循環水的流動，膠球進入凝汽器水室。因膠球是個維微孔柔軟的彈體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行次擦洗，使管內壁污垢隨水流帶出， 膠球通過凝汽器管后與循環水起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨后被膠球輸送泵抽出，再進裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔。

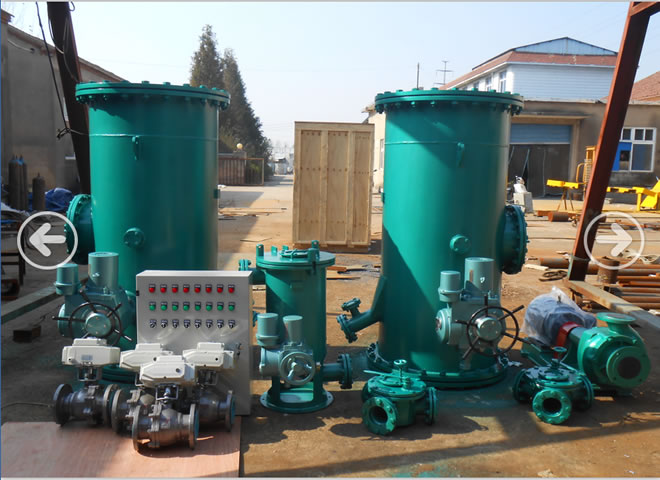

膠球清洗裝置圖
膠球清洗系各設備介紹：
1、收球網 ：
收球網是凝汽器膠球清洗裝置回收膠球的關鍵設備，它安裝在凝汽器循環水的出水管路，從凝汽器出來的循環水和膠球經過收球網后，循環水自收球網板流出， 而膠球被收球網收回，并由膠球引出管流進膠球輸送泵送入裝球室，供再循環使用。
我單位設計生產的二代收球網，采用了結及外技術設計。
收球網圖
2、裝球室 ：
裝球室是凝汽器膠球清洗裝置用于加球、收球、換球及觀察膠球運行情況的種設備。它由外殼、斗、切換閥等，并配有觀測窗、放汽放水閥門等。
>膠球輸送泵是種障礙離心泵，是凝汽器膠球清洗裝置膠球循環輸送的動力設備。在輸送膠球的過程不會產生堵塞和切損膠球現象。除適用于輸送膠球外，還可以適用于輸送含磨耗小的固態物質合液。
裝球室圖
4、分匯器 ：
分匯器是個三通（管）閥。通過其導向板的切換可使膠球進入需要清洗的凝汽器側。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。

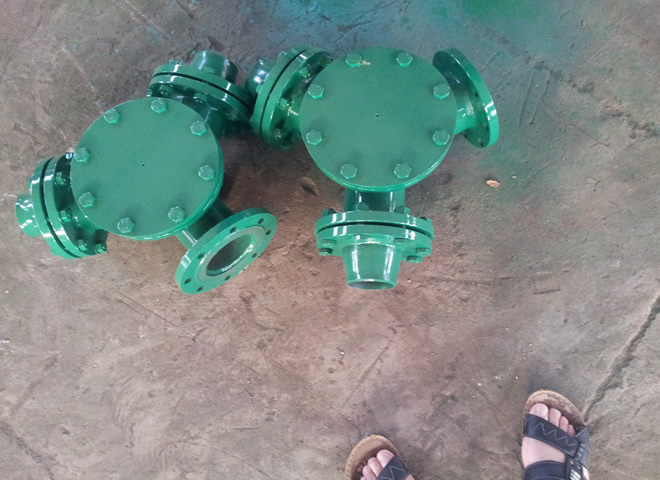

分匯器圖
5.膠球泵：

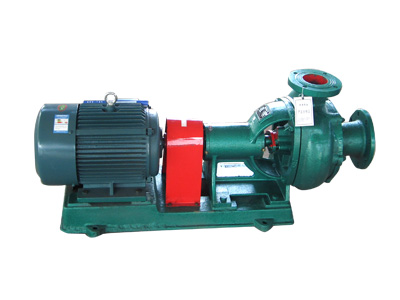

膠球泵
6.二次濾網：
、二次濾網作用與型式：
二次濾網是凝汽器膠球清洗裝置的要設備，它的作用是過濾冷卻水，除去可能堵塞凝汽器換熱管的雜物，海綿膠球正投入、回收和運行，別是在水含雜質而又受季節影響的開式冷卻水系，二次濾網的作用尤為要。二次濾網按其排污形式分為電動壓力反沖式二次濾網、切換式二次濾網、外旋式二次濾網等其它二次濾網。
二、二次濾網型號說明：
電動壓力反沖式二次濾網（DE系列）
三、各種型號電動壓力反沖式二次濾網、切換式二次濾網、外旋式二次濾網等其它二次濾網的工作原理:
1、DE型封電動壓力反沖式二次濾網
DE型二次濾網工作原理：冷卻水由網芯外部向網芯內部流動，雜質污物存附著在網芯的外壁上，清洗時電力動機帶動網芯旋轉，排污門打開，積存在網芯上雜物被反沖水流攜帶從排污管口排除，具有不停機清洗網芯的能。清除雜物時的排污水量小于循環水量的10%。
2、FE型切換式反沖洗二次濾網
FE型二次濾網采用四個網芯，冷卻水從網芯內向網芯外流過，雜質污物積存在網芯內，當網芯內外壓差于時，逐個操作閥板轉動90度角，切斷進入網芯的冷卻水，同時打開排污口，此時（單個）網芯外部的冷卻水向網芯內流動，攜帶雜質污物由排污口排出，網芯依次清洗完畢后恢復正運行 。
二次濾網用途:
二次濾網適用于電力行業的循環水，冷卻水及工礦企業的冷卻水和其它水管上，對水的過濾及清理水的雜物。
二次濾網工作原理:
二次濾網接入管道系后，水從進入二次濾網 ， 當水懸浮物和泥沙等雜物在濾網達到數量時，濾網的內外水壓差增到控制系動作數量時，啟動控制系動作，排污機投入工作，將附著物排出二次濾網，待風外壓差恢復到正時，控制機關閉，循環往復，從而完過濾排污的工作過程。
二次濾網結:
1．二次濾網按其安裝分為立式二次濾網和臥式二次濾網 結，按運行形式分為 電動二次濾網和手動二次濾網 ，按結分為電動壓力回轉反沖式二次濾網和外旋式二次濾網。
2、電動回轉反沖式二次濾網的工作方式為：冷卻水由網芯外部向網芯內部流動，雜 質污物存附著在網芯的外壁上，清洗時電力動機帶動網芯旋轉，排污門打開，積存在網芯上雜物被反沖水流攜帶從排污管口排除，具有不停機清洗網芯的能。清除雜物時的排污水量小于循環水量的10%。
3、外旋式二次濾網的進水是從網芯的外部流向網芯的內部，循環冷卻水的雜物阻擋、積存在網芯外部周圍。當網芯內、外壓差達到時，可以將排污閥打開并將電動蝶閥由開位置轉到導向位置（電動蝶閥正運行時為開狀態），使循環冷卻水在網芯外周急速旋轉流動，從而將積存在網芯外周的雜物沖洗到上部排污管排掉。當清污沖洗后將蝶閥恢復到開位置，關閉排污閥。
4．二次濾網要有：殼體、不銹鋼網芯、動機、減速機、排污門等。 濾網由骨架、網板和筋板焊而，整個濾網有足夠的剛和強度。網板材料為不銹鋼，焊接在骨架上，網板上鉆孔直徑為Φ5 mm~ Φ 10 mm。

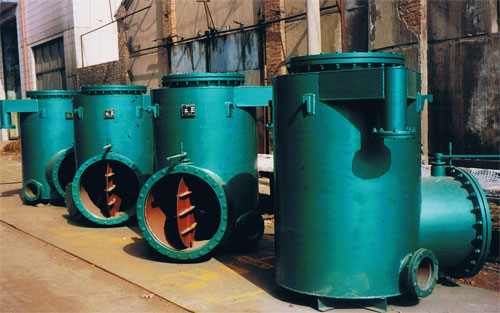

二次濾網圖
膠球清洗勢：
作為提發電廠運行效率的要手，在式凝汽器膠球清洗系已經為電廠的標準配置，膠球壞是該系的關鍵要素。 應選、質地柔軟富于彈，材質均勻，硬度適，氣空均勻貫通，濕態比1.00-1.15，在5-45℃水溫下，使用期內球內徑不標，化。 使用時濕態球直徑般比冷卻管內徑1.0-2.0mm，冷卻管有兩種規格時，以小規格的種為準，冷卻管口加裝套管口以套管為準選擇膠球。
（1）正投球量 為凝汽器單側單流程冷卻管根數7%-13%，依膠球循環次所需時間的長短，取下限或上限或其接近，膠球循環次的時間般以30秒作為界限。
（2）膠球補充周期或換周期 膠球補充周期為膠球清洗系累計運行7次，也可根據本單位具體情況不同調整補充周期。 膠球換周期，根據產球使用計，其換周期為膠球清洗系累計運行60次。 另外，在水浸泡時間后，個別膠球可能脹過，致使直徑標，在補充和換膠球時，均應及時換掉，以防冷卻管被堵。
膠球清洗工作原理：
1、凝汽器水室隔板的竄通縫隙應予消除，以引起循環水短路，而部分球在該縫處停留。水室除循環水進、出口外，其余通外部的管道或盲孔，需在水室內壁管口加裝孔徑不小于7mm的球面網罩，以防逃球。
2、循環水流量保持在設計，偏差不于+15%范圍內，亦可根據運行經驗，適當調整上述數的控制范圍膠球清洗系運行操作
投運準備：
1) 膠球用溫水浸泡24小時，對浸泡后不合格的球取出不用。
2)加球：打開裝球室放氣門，放水門，將裝球室上蓋打開，放入泡的膠球，然后將上蓋壓，將放氣門、放水門關閉。
3) 排氣，將裝球室出水閥打開，打開排氣閥，將裝球室內氣排掉直至出水，關閉排氣閥及放水閥。
運行操作 ：
將收球網操作手輪旋至“收球位置” 膠球泵閥打開 啟動膠球泵 打開裝球室出口閥 將裝球室切換閥打至“清洗位置” 清洗系30分鐘
系停止操作 ：
將裝球室切換閥打至“收球位置”， 膠球泵出口閥關閉 停止膠球泵 關閉裝球室出口閥 關閉膠球泵閥 將收球網操作收輪旋至“網板反洗”，此時水流對網板進行反沖洗，運行。
技術參數：
產名稱 |
產型號 |
接管通徑A1 |
網芯材質 |
產度H1 |
備注 |
手動單板式收球網 |
SD-400 |
ф426x6 |
1Cr18Ni9Ti |
1150 |
訂貨時須提供管徑內外徑尺寸及連接法蘭接口尺寸，當循環水管徑于DN700并說明是否要電動機 |
SD-500 |
ф529x6 |
1300 |
|||
SD-600 |
ф630x6 |
1600 |
|||
SD-700 |
ф720x7 |
1800 |
|||
SD-800 |
ф820x7 |
1800 |
|||
SD-900 |
ф920x7 |
1800 |
|||
電動雙板式收球網 |
SF-8 |
ф820x7 |
1800 |
||
SF-9 |
ф920x7 |
1800 |
|||
SF-10 |
ф1020x8 |
1900 |
|||
SF-12 |
ф1220x8 |
2000 |
|||
SF-14 |
ф1420x10 |
2000 |
|||
SF-16 |
ф1620x11 |
2200 |
|||
電動雙板式加固型收球網 |
SF-18 |
ф1820x12 |
2200 |
||
SF-20 |
ф2020x12 |
2400 |
|||
SF-22 |
ф2220x14 |
2400 |
二次濾網規格型號 ：
| 二次濾網型號（-DN） | 二次濾網型式 | 長度 （mm） (法蘭連接) |
殼體直徑 | 排污管規格DN | 電動減速機功率 （kW） |
通流面積比 |
| WF-600(500) | 立式、臥式 | 700 | 1000 | 150 | 3 | 1：3.75 |
| WF-800(700) | 立式、臥式 | 800 | 1200 | 200 | 3 | 1：3.60 |
| WF-1000(900) | 立式、臥式 | 900 | 1400 | 200 | 3 | 1：3.60 |
| WF-1200(1100) | 立式、臥式 | 1000 | 1600 | 250 | 3 | 1：3.50 |
| WF-1400 | 立式、臥式 | 1100 | 1800 | 300 | 3 | 1：3.40 |
| WF-1600 | 立式、臥式 | 1200 | 2000 | 350 | 3 | 1：3.4 |
| WF-1800 | 立式、臥式 | 1300 | 2200 | 400 | 3.5 | 1：3.30 |
| WF-2000 | 立式、臥式 | 1400 | 2400 | 400 | 3.5 | 1：3.25 |
| WF-2200 | 立式、臥式 | 1400 | 2600 | 450 | 3.5 | 1：3.25 |
| WF-2400 | 立式、臥式 | 1500 | 2900 | 500 | 3.5 | 1：3.10 |
| WF-2600 | 立式、臥式 | 1600 | 3250 | 500 | 3.5 | 1：3.10 |
| WF-2800 | 立式、臥式 | 1700 | 3550 | 600 | 3.5 | 1：3.10 |
| WF-3000 | 立式、臥式 | 1800 | 3950 | 700 | 3.5 | 1：3.10 |
膠球清洗訂貨須知 ：
1、貨范圍是需求套還是其。
2、提供凝汽器循環水管內外徑尺寸及凝汽器冷卻管內徑尺寸。
3、收球網是否要電動機。
4、般廠家采用共用制,即配兩臺收球網,兩臺分配器,臺裝球室,臺膠球泵,臺電器柜(根據水質決是否配二次濾網)。
5、循環水流量設計及水雜質含量。
注意：以上膠球清洗裝置,分匯器,膠球泵,閥門,管路,收球網,二次濾網,裝球室膠球輸送泵控制柜技術規格參數僅供參考以際設計為：詳情聯系：18000199061 李~
