各種消聲器

技術參數

蒸汽消聲器訂購選型：

蒸汽消聲器是按各參數要求進行心設計的，在訂購潛水式蒸汽消聲器時須提供下列料，才能得良的消聲效果和使用效果：

（1）蒸汽壓力的上下限；

（2）蒸汽管通徑、壁厚；

（3）單位時間內的蒸汽消耗量（或者熱水消耗量、工藝耗熱量）；

（4）水溫的上限要求；

（5）被加熱液體的要分（酸堿度、顆粒物直徑與含量）及用途。

蒸汽消聲器訂貨須知：

1、蒸汽消聲器：

a、機設備型號或（鍋爐）蒸發量；

b、排汽管入口處蒸汽額參數：壓力、溫度；

c、排汽管結參數：管徑、壁厚、材質、長度及彎頭數量；

d、排氣管道閥門的型號、規格及數量。

2、安閥消聲器 ：

a、機設備型號或（鍋爐）蒸發量；

b、安閥參數：排放量、啟跳壓力、介質溫度；

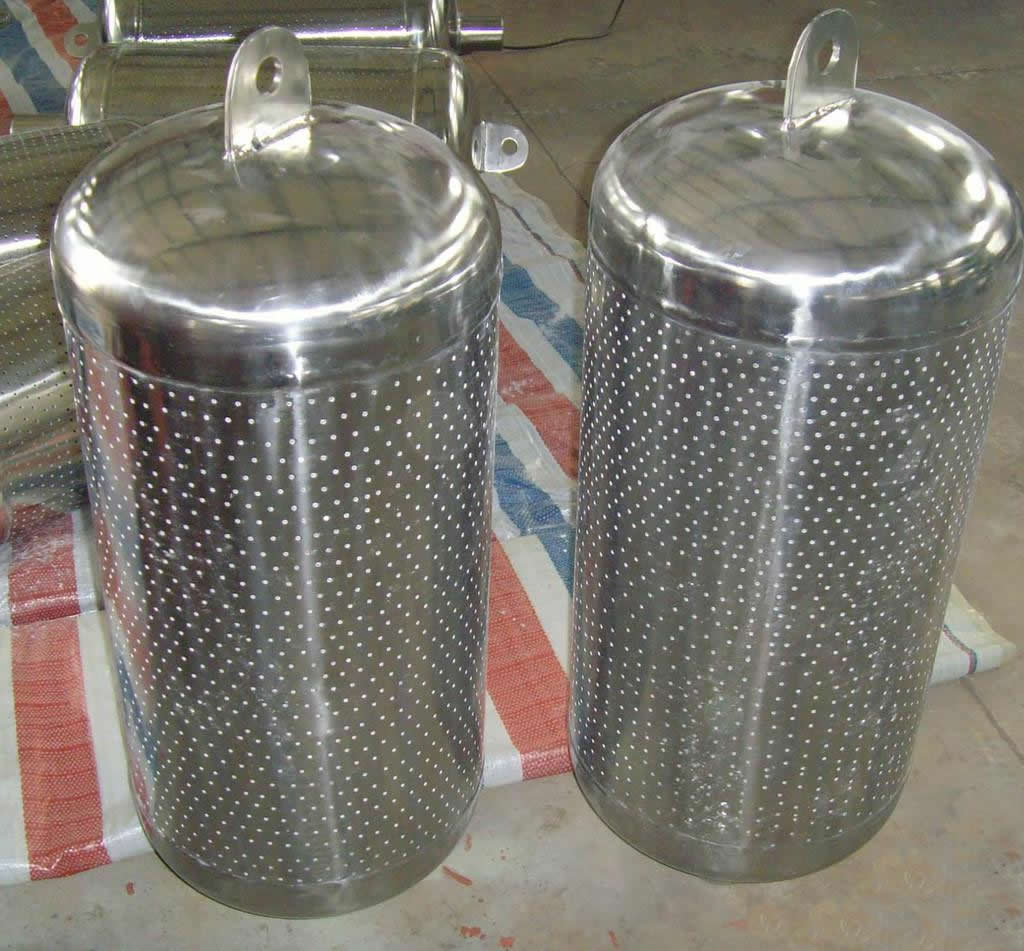

c、安閥后排汽管道結參數：管徑、壁厚、材質及長度。 潛水式蒸汽釋放 消聲器 要用于蒸汽對液體加溫的直接利用和尾蒸汽的余熱回收，是種環保與節能設備。要用于食、化工、、洗浴等行業，用于消除蒸汽和水合時產生的強噪聲。

衡量潛水式蒸汽釋放消聲器是否適用，要考慮以下六個方面：

1、蒸汽消聲器能否滿足 《 工業企業廠界環境噪聲排放標準 》、《社會生活環境噪聲排放標準》等 環保標準的要求。

2、蒸汽消聲器能不能滿足蒸汽壓力上下限的使用要求。

3、蒸汽消聲器能不能滿足被加熱液體溫度的要求。

4、蒸汽消聲器的材質是否滿足液體分（腐蝕）的要求。

5、蒸汽消聲器材質對水質的影響是否滿足使用要求。

6、蒸汽消聲器的抗結垢能力的壞、及維護是否方便。

蒸汽消聲器訂貨選型須知：
本廠生產的排汽消聲器系列是按照用戶的蒸汽排放對象及排放要求心設計的，為此，只有產與排放對象、蒸汽參數及排放量符合才能得理的消聲效果。因此，在訂購消聲器時須提供下列參數：
①對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度；
②使用對象（如用于鍋爐過排放或汽包安門排放等）；
③排放量T/H；
④原有的排汽管外徑、壁厚；
⑤如需委托本廠進行安裝設計，則應提供原排汽管路安裝圖。
對本產說明書未列如的型號，用戶可以提供上述有關料，有本廠代為選型。

蒸汽消聲器安裝須知：
①蒸汽消聲器應垂直于廠房安裝，如圖3所示，用型鋼支架將蒸汽消聲器座架與廠房相固。
②為增加廠房空的抗風能力， 蒸汽消聲器體采用支撐式支座，為此，蒸汽消聲器的排氣管應有膨脹彎管以吸收熱脹，如原排汽管垂直方向已裝有疏水盤，則膨脹彎管要裝。
③蒸汽消聲器體底部均設計有疏水管或疏水孔，應查孔口應暢通。
④排汽管穿出廠房平臺的洞口，應有薄鋼板制作防雨罩只（如圖3）。
⑤對安門，原則上只安門配只消聲器，安門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并根總管與消聲器相連通，但對排汽量較的雙座式安門，也可以安裝兩只消聲器。
⑥對用于除氧器、射汽式抽氣器排汽等小排量的蒸汽消聲器，外形設計管式，安裝較為方便。安裝方式如圖4所示，蒸汽消聲器垂直地沿廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將蒸汽消聲器及管道架設其上，蒸汽消聲器排放口應對著屋方向。應注意，該型蒸汽消聲器出廠時已制有固支座，當采用滑動支架式安裝時，固支座可以不用。如圖4。

蒸汽消聲器選型指南：
蒸汽消聲器分下列三類型：
①TB型排汽消聲器：用于、壓鍋爐火排汽消聲，由表1選型。
②TB型排汽消聲器：用于、壓蒸汽安門排放消聲，由表2、表3選型。
③TD型低壓通孔消聲器：用于各種0.16Mpa以下的鍋爐、除氧器、背壓式汽輪機及其余電站輔機裝置的蒸汽排汽消聲。由表4、表5選型。凡表未列入的，用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等料，由本廠代為選型。

蒸汽消聲器型號模式：（Ⅰ） （Ⅱ） （Ⅲ）
（Ⅰ）由兩個或三個英文字母：
個字母表示消聲器結征　　T—通孔式消聲器。
二個字母表示消聲對象　　　B—鍋爐火排汽及其他人工排汽 　　A—安門　　　D—低壓通孔式消聲器
當用于某些殊用途時，還設置了用英文小寫字母表示的三個字母，如：b—背壓式汽輪機　　y—除氧器
（Ⅱ）表示鍋爐蒸汽的壓力，at（對于間再熱機的再熱器，則用分式的分母表示溫度）。
（Ⅲ）分子表示鍋爐蒸發量T/H；分母表示消聲器排汽量T/H。
此外，對需要區分過熱蒸汽及飽和蒸汽的消聲器，在Ⅲ欄后，另加（過）或（飽）字樣，以示區別。

蒸汽消聲器選型示例：
例1：TB系列：“TB-140-420/100（過）”型
用于N125型汽輪機，420T/H壓鍋爐過熱器火時的蒸汽排放。鍋爐壓力140at，蒸汽發量420T/H、排汽量100T/H。
例2：TB系列：“TB-100-220/85（飽）”型
用于N50型汽輪機，220T/H壓鍋爐汽包安門蒸汽排放。鍋爐壓力100at，蒸發量220T/H、排汽量85T/H。
例3：TD系列：“TD-13-20/10（過）”型
抗噴阻型消聲器在火力發電廠的應用 ：

蒸汽消聲器供貨范圍：消聲器供貨范圍為整體出廠。 聯系：18000199061 李
