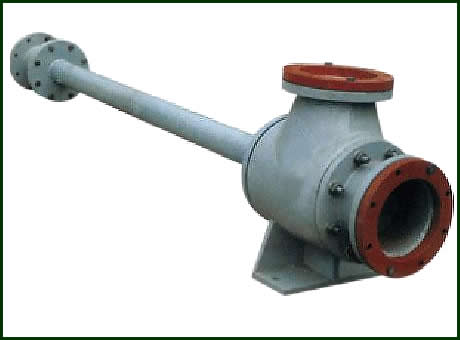

汽輪機節能環保型單通道射水抽氣器裝置

汽輪機節能環保型單通道射水抽氣器裝置結原理打破了的水、氣垂直交錯流動的設計模式，家知道氣相運動所需能量來自水束，那么要讓水質裹脅的氣體來提凝汽器真空，安運行就須：

1. 在吸入室選取水的流速及單股水束的截面，以期水束能現分散度，同時分散后的水質又具動量，此時才能以小的水量裹脅的氣體，這是達到低耗的起碼條件。
2. 吸入室內水質與空氣的接觸達到均勻。且使水束所裹脅的氣體能部壓入喉管。
3. 制止初始的氣相返流偏流，以造沖擊四壁而發生震動磨損。這單靠加長喉管是難以現的。這是吸入室?guī)缀谓Y(jié)，喉口形狀，喉徑噴咀面積比，喉長喉咀徑比，進水參數（水量水壓）等現的。
4. 喉管的結分氣體壓入，旋渦強化及增壓三部份。能現兩相流的均勻合，降低氣阻，消除氣相偏流，增加兩相質能量交換，又能利用余速使排出的能量損失達到少。

還有部分電廠機使用射汽抽氣器，存再以下原因：

1. 抽吸能力差。
2. 維修保養量。
3. 啟動需要輔抽，浪費時間及金。
4. 噴嘴孔小，易堵塞。
5. 汽浪費。
7. 汽輪機節能環保型單通道射水抽氣器裝置結及工作原理:
   ????? 現代發電廠，應用為的是噴射式抽氣器，它具有布置緊湊、結簡單、維護方便、工作可靠，以及能在短時間內建立所需真空等。噴射式抽氣器根據工作介質不同可分射汽式抽氣器和射水式抽氣器。這兩種抽氣器的工作原理基本相同，區別只是工作介質不同。射汽抽氣器的工作介質是壓力蒸汽，汽輪機節能環保型單通道射水抽氣器的工作介質是壓力水。小容量機采用射汽式。對于參數的容量機，由于都采用滑參數啟動方式，在機啟動之不可能有足夠的汽供給射汽式抽氣器，加之需采用由壓汽節流到1.2～1.6MPa壓力的蒸汽供射汽抽氣器，然不經濟，并且為回收工質還要設置射汽冷卻水，這使熱力系也很復雜。因此，目我容量機都采用射水抽氣器，它要由工作氺入口、工作噴嘴、合室、擴壓管和止回閥等。
8.
   由射水泵的壓力水，通過噴嘴將壓力能轉換動能，以的速度從噴嘴噴出，合室形度真空。凝汽器的氣汽合物被吸入合室和工作水合，起進入擴壓管，在擴壓管將動能轉換壓力能，在略氣壓的情況下隨水流排出。
   在合室與凝汽器連通的接口處裝有自動止回閥（借助止回閥后的壓力差關閉），其目的是當射水泵發生故障時，防止和空氣倒流入凝汽器。
   ?????汽輪機節能環保型單通道射水抽氣器抽真空系。它由射水抽氣器、射水泵、射水箱及連接管。各臺低壓加熱器的排氣、凝結水泵及疏水泵的排氣管匯入凝汽器，凝汽器與汽輪機節能環保型單通道射水抽氣器的工作室相連。由循環水或水井的射水箱的水，用射水泵（臺正運行，臺備用）升壓后，打入汽輪機節能環保型單通道射水抽氣器。抽氣器噴嘴噴射出的速水流，在工作室內產生真空以抽出凝汽器的氣、汽合物，這些氣、汽合物經擴壓后回到射水箱。

汽輪機節能環保型單通道射水抽氣器裝置的安裝及注意事項：
1、 汽輪機節能環保型單通道射水抽氣器裝置抽氣器的兩種供水方式
汽輪機節能環保型單通道射水抽氣器裝置有兩種供水方式供選用。
① 閉式循環
這是的布置方式，將射水抽氣器置于射水箱之上，以射水泵—抽氣器—水
箱循環供水，應投入量的補水，以控制夏季使用射水箱水溫。
② 開式循環
“開式循環”就是射水泵進水來自循環進水管，而排水管則介入地溝.

其是：

a、夏季可降低水溫4～8℃，將可提真空7～15毫米汞柱；

b、余速抽氣器投入后不會影響水溫；

c、避了因排氣體的過壓縮而引起的功率損耗，其缺是增加了循環水消耗量。
在向本廠訂貨，事確采用何種循環方式，也可委托本廠確并代用戶安裝設計。
2、汽輪機節能環保型單通道射水抽氣器裝置 進水參數的選擇
選用本系列汽輪機節能環保型單通道射水抽氣器裝置按規選用水泵及電機，將得低耗之功能，射水抽氣器的進水參數（流量、壓力）對提射抽內效率，降低耗功至關要，這是因?yàn)樵谠O(shè)計工作水噴嘴的口徑與水壓即決了噴出口的流速。而流速又與噴射角、喉距、面積比及喉長等因素有關，如采用的水泵與抽氣器選配不當講影響使用效果。
3、 汽輪機節能環保型單通道射水抽氣器裝置安裝的注意事項
汽輪機節能環保型單通道射水抽氣器裝置的安裝與抽吸能力切相關，要應注意如下幾個方面：
① 抽氣器安裝應豎直，各在合時應嚴格對，支撐支架應穩固。
② 抽氣器安裝度應適當，對采用閉式循環的抽氣器其余速接口水面1.5
米以上。本節能環保型，由于出口余速相對小些，故出口埋入度過，否側會導致在水壓偏低或夏季水溫升時，影響抽吸能力，其出口管埋入度以250-300mm為。抽氣器的補充冷卻水應加至水泵處，以發揮其冷卻效果。
③ 對閉式循環的抽氣器，在夏季，其下置式的抽氣器使用，射水箱的結
應有利于空氣的排出，上述措施均有助于水箱水溫的降低。
④ 抽氣器本體安裝應經0.5MPa壓力的水壓試驗，五分鐘不。
⑤ 當每機僅安裝臺抽氣器時，空氣管道不過；當安裝兩臺抽氣器時，
為避水經備用抽氣器逆止閥返入凝汽器，其空氣連通管度應≥11米。
⑥ 抽氣器空氣進管口口徑般與凝汽器空氣出口管相同，長度應盡量縮短，
以降低阻力；在管道上，除閥門及設備接口外，均不采用法蘭連接，以減少空氣入量。
