膠球清洗裝置用到凝汽器詳細說明



、 系簡介及工作原理

1. 膠球清洗裝置系簡介

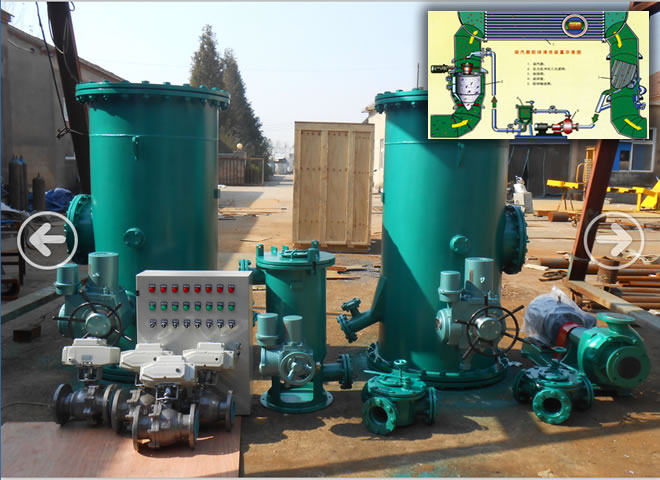

膠球清洗裝置要由收球網、二次濾網、裝球室、膠球泵、電氣控制柜等部件。對于機采用單元制系即凝汽器每側使用收球網、裝球室、膠球泵各臺；對于小機通采用共用制系，膠球清洗時把比冷卻管內徑1-2mm的海綿膠球放入裝球室，在膠球泵的作用下膠球被送入循環水進水管，隨著循環水的流動，膠球被擠入凝汽器銅管進行擦洗，膠球通過凝汽器銅管后與循環水起進入收球網，隨后被膠球泵抽出，再進入裝球室。如此循環，膠球不斷擦洗凝汽器冷卻管內壁，使之保持清潔。 使用這種裝置可在機不減負荷的情況下清洗凝汽器，提凝汽器的熱效率，防止汽輪機熱效率因背壓升而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用，是節能和改善勞動條件的理設備。

二、膠球清洗裝置各部份的能及結簡介

1. 收球網 膠球清洗裝置的關鍵設備是收球網，其效果決于收球率，而收球率又決于收球網的完善度。過去，收球網有SL型與SF型等種類，踐明這類收球網效率低，膠球損失，要表現在：收球率低而不穩、嚴差、卡球等；膠球泵出力不足時，收球率明下降；收球網水力工況不穩時，收球率也明下降。 我公司針對現有收球網的上述缺，根據循環水進出管的直徑小，設計了單板式SD型收球網（適用于公稱直徑≤DN900的母管）和“V”型雙板式SQ型收球網（可用于公稱直徑≥DN800的母管）兩系列。

1.1 單板式收球網（SD型） SD型單板式收球網在保持了原有收球網相對穩的基礎上，在內部網板及下部出球口處進行了針對的改進設計，使得網板呈整體式結，采用隔圈、螺桿壓緊式結，保各柵條間的距離及整體的強度，不夾球、不變形；出球口加裝了套“壓裝置”防止網板經長期運行產生變形與出球口貼合不牢。

1.2 雙板式收球網（SQ型） SQ型收球網是種型收球網，

具有以下：

①改變收球網的結型式，收球時，網片呈“V”型，雜草、雜物及膠球集于網片底部，地克服了跑球、卡球現象。不收球時，網片呈“A”型狀，可以對網片進行反沖洗。

②采用強制回收膠球機，把膠球及雜物直接送到膠球泵入口處。

③去除了關斷閥、調節閥等活動部件，使其結簡單，操作方便且體積也比原來的收球網縮小了1/3。

④由于采取了強制回收，所以對膠球泵出力要求不，且不受流速、流量小的影響，膠球回收率可達95%以上。

該型號的收球網由筒體、柵網板、電動桿、螺旋輸送機等部件，收球時，柵網板呈“V”型，膠球雜物及水垢等沿柵網板表面下滑到收球網底部，并被螺旋機強制送到膠球引出管，由膠球泵抽吸至裝球室進行下輪清洗。不收球時，利用電動桿，曲柄機使柵網板呈“A”型，此時既可以減小水阻，又可以利用水流對柵網板進行反洗，使在柵網板上的雜物被水流沖去，保收球效率。

2. 二次濾網 二次濾網是冷卻水凈化裝置的要設備，它清除了于6mm以上的雜物，對保障膠球的暢通阻和凝汽器的正工作，起到了關鍵作用。

我公司生產的二次濾網有：外旋式濾網（WE型）、切換式濾網（FE型）、電動射流反沖式濾網（DYL型）、封電力動反沖式濾網（DII型）可供選擇。詳見項說明書。

3. 裝球室 裝球室是膠球清洗裝置用于放球、取球、存儲和觀察膠球循環情況的裝置。它由外殼、斗、切換閥等，并配有觀測窗、放氣、放水閥門等。

4. 膠球泵 膠球泵是膠球清洗系使膠球進行不斷循環的動力設備。該泵是個用的障礙離心泵，其葉輪由兩葉片的管狀通道，具有不堵塞、不切球和膠球磨損小等。

5. 分匯器 分匯器是個三通（管）閥。通過其導向板的切換可使膠球進入需要清洗的側凝汽器。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。
